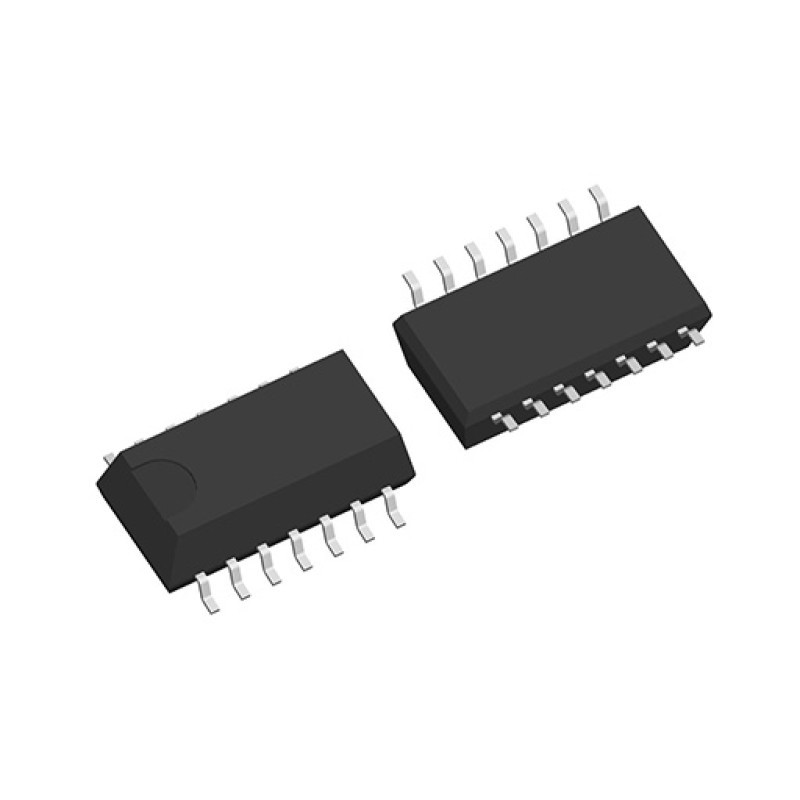

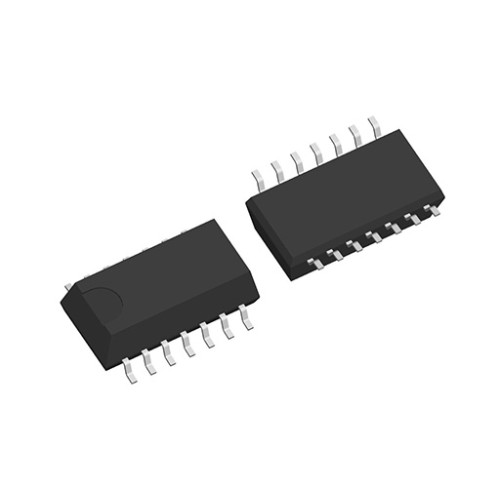

SN74HC164D

SN74HC164 — 8-разрядный последовательный сдвиговый регистр семейства HC.

Микросхема имеет два последовательных входа данных A и B, объединённых логикой AND. Это позволяет управлять поступлением данных на регистр непосредственно через входы A и B.

Если хотя бы на одном из входов A или B установлен низкий уровень, поступление новых данных блокируется, а первый триггер регистра устанавливается в низкое состояние при следующем тактовом импульсе CLK.

Если оба входа A и B имеют высокий уровень, состояние первого триггера определяется входными данными.

Сдвиг данных происходит по переходу CLK из низкого уровня в высокий, то есть по положительному фронту тактового сигнала.

Вход CLR обеспечивает прямой асинхронный сброс регистра.

Основные характеристики

Принцип работы

Последовательные входы A и B фактически работают как разрешение поступления данных:

A = 1 и B = 1 → данные разрешены

A = 0 или B = 0 → входные данные блокируются

При каждом положительном фронте CLK состояние регистра сдвигается на один разряд.

Упрощённо:

Serial → Q0 → Q1 → Q2 → Q3 → Q4 → Q5 → Q6 → Q7

При этом новый бит поступает в первый разряд, а предыдущие данные перемещаются на следующий выход.

Асинхронный сброс CLR

Вход CLR работает независимо от CLK.

При активном состоянии CLR регистр сбрасывается, а выходы устанавливаются в нулевое состояние.

Поэтому для нормальной работы CLR должен находиться в неактивном состоянии.

Особенности

• широкий диапазон питания 2–6 В;
• малое энергопотребление;
• полностью буферизованные входы CLK и Serial;
• два AND-управляемых последовательных входа;
• прямой асинхронный сброс;
• выходы способны управлять до 10 LSTTL-нагрузок;
• низкий входной ток;
• типовая задержка распространения около 20 нс.

Применение

• программируемые логические контроллеры;
• бытовая техника;
• системы отображения видео;
• расширение количества выходов;
• последовательное управление большим количеством цифровых линий.

Практическая диагностика

SN74HC164 часто используется там, где нужно получить много цифровых выходов, используя всего несколько линий микроконтроллера:

DATA + CLK + CLR → 8 параллельных выходов Q0–Q7

При диагностике удобно проверить:

1. питание VCC;
2. состояние CLR;
3. наличие импульсов на CLK;
4. наличие данных на A/B;
5. изменение Q0–Q7 после каждого положительного фронта CLK.

Важный момент по A и B

Это не два независимых канала данных. Они объединены логикой AND.

То есть:

Поэтому если один из входов постоянно находится в LOW, новые единицы через последовательный вход пройти не смогут.
