SG6848T

SG6848 — высокоинтегрированный ШИМ-контроллер для импульсных источников питания малой мощности, в том числе обратноходовых (Flyback).

Микросхема предназначена для построения энергоэффективных сетевых AC/DC-источников питания с низким энергопотреблением в режиме ожидания.

Основной особенностью является фирменный Green Mode — при малой нагрузке контроллер изменяет длительность пауз между импульсами, линейно уменьшая частоту переключения. Это позволяет снизить потребление энергии в режиме ожидания.

Благодаря технологии BiCMOS ток запуска составляет всего около 5 мкА, а рабочий ток — около 2 мА. Низкий ток запуска позволяет использовать высокоомный стартовый резистор.

Встроенная синхронизированная компенсация наклона (Slope Compensation) обеспечивает устойчивую работу токового режима управления.

Внутренняя компенсация позволяет поддерживать практически постоянный предел выходной мощности во всём диапазоне универсального сетевого входа 90–264 VAC.

Ограничение тока выполняется цикл за циклом (cycle-by-cycle), что обеспечивает защиту при перегрузке и коротком замыкании.

Выход управления внешним MOSFET имеет ограничение напряжения примерно 15 В, что защищает затвор силового транзистора от чрезмерного напряжения питания драйвера.

Основные характеристики

Основные функции

• Green Mode PWM — снижение частоты переключения при малой нагрузке;
• поддержка стандарта Blue Angel по энергопотреблению;
• очень малый ток запуска — 5 мкА;
• малый рабочий ток — 2 мА;
• Leading-Edge Blanking (LEB) — подавление короткого начального импульса на входе измерения тока;
• постоянный предел выходной мощности;
• универсальный сетевой вход;
• встроенная компенсация наклона;
• токовый режим управления;
• ограничение тока каждого импульса;
• UVLO — блокировка при пониженном напряжении питания;
• программируемая частота PWM;
• ограничение напряжения выхода Gate на уровне 15 В;
• небольшое количество внешних компонентов;

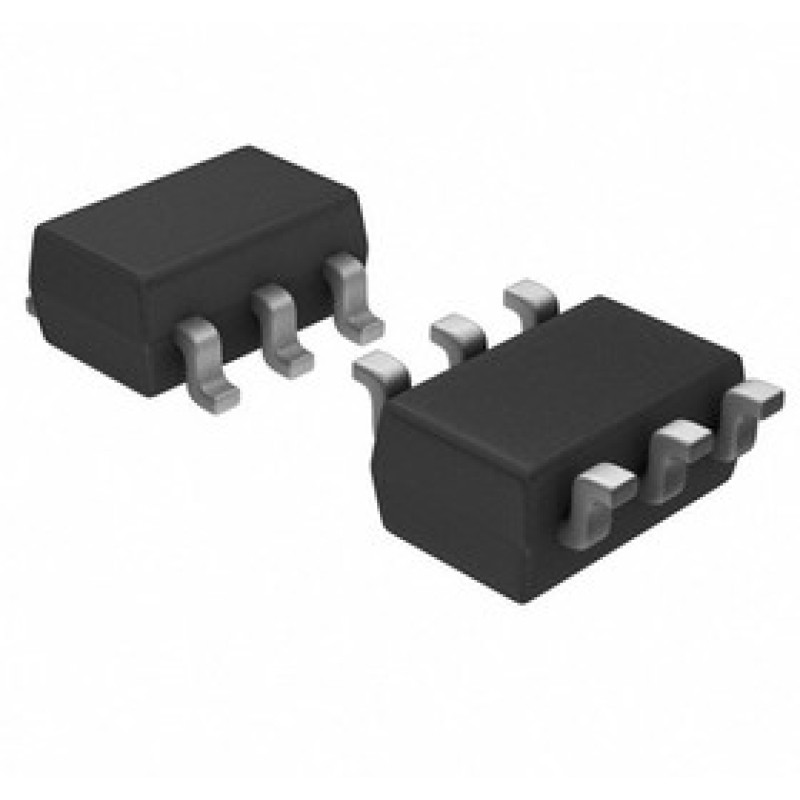

• малогабаритный корпус SOT-26.

Применение

SG6848 предназначен для универсальных импульсных источников питания и Flyback-преобразователей:

• зарядные устройства мобильных телефонов;
• зарядные устройства беспроводных телефонов;
• блоки питания PDA;
• зарядные устройства цифровых камер;
• источники питания электроинструмента;
• адаптеры струйных принтеров;
• блоки питания игровых консолей;
• адаптеры портативных аудиоустройств;
• дежурные источники питания телевизоров и DVD;
• вспомогательные источники питания бытовой электроники;
• замена линейных трансформаторных БП;
• замена RCC-источников питания;
• дежурное питание ПК 5 V Standby.

Практическая диагностика

SG6848 работает непосредственно с внешним силовым MOSFET. Поэтому при неисправности самого MOSFET часто повреждается и контроллер.

При ремонте Flyback на SG6848 полезно проверять цепь:

сетевой выпрямитель → трансформатор → MOSFET → SG6848 → обратная связь

Особое внимание:

1. VCC контроллера — если напряжение не достигает порога запуска, PWM не появится;
2. стартовый резистор от высоковольтной шины — при увеличении его сопротивления запуск может полностью пропасть;
3. VCC-конденсатор — высохший конденсатор часто вызывает циклический запуск;
4. MOSFET — проверить D-S и G-S на пробой;
5. CS/current sense — проверить резистор измерения тока и цепь от истока MOSFET;
6. RCD/TVS-снаббер — неисправность этой цепи может привести к повторному выходу MOSFET и SG6848 из строя;
7. оптопару и TL431 во вторичной цепи;
8. выходные электролитические конденсаторы;
9. цепь обратной связи и ограничения мощности.

Что означает Leading-Edge Blanking

При каждом включении MOSFET возникает короткий импульс тока, связанный не только с реальным током первичной обмотки, но и с паразитными ёмкостями и восстановлением элементов.

Leading-Edge Blanking (LEB) временно блокирует реакцию входа измерения тока на этот начальный выброс.

Поэтому короткий импульс непосредственно в момент открытия MOSFET не должен восприниматься как аварийный ток.

Green Mode

При большой нагрузке контроллер работает с нормальной частотой переключения.

При уменьшении нагрузки SG6848 увеличивает время между импульсами и снижает среднюю частоту переключения.

Условно:

большая нагрузка → высокая частота

малая нагрузка → сниженная частота / Green Mode

Это уменьшает динамические потери в MOSFET, трансформаторе и самом контроллере.
