LTC4054

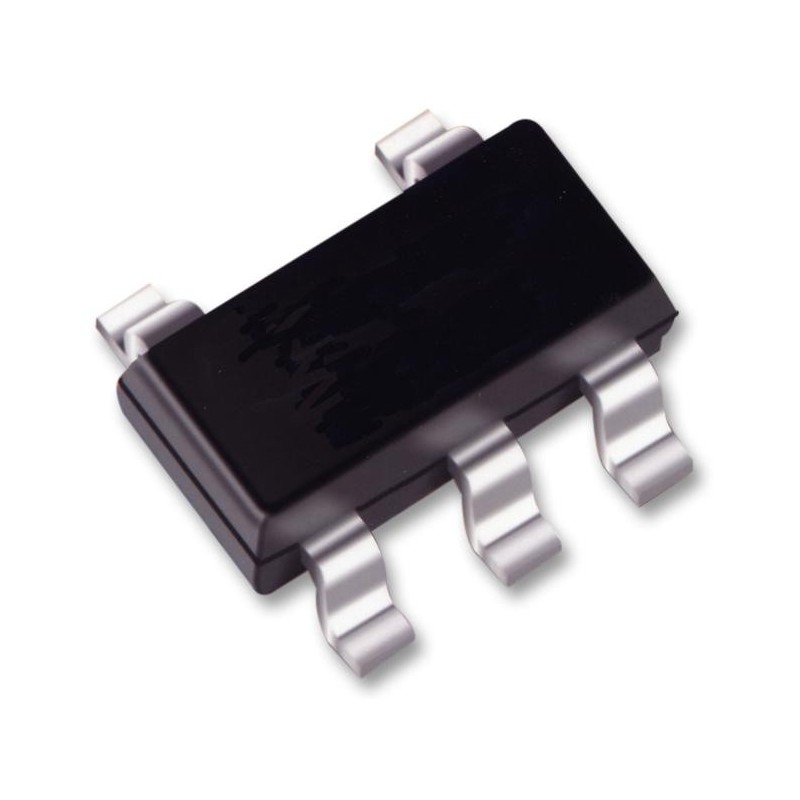

LTC4054L — полноценное линейное зарядное устройство для одноклеточных литий-ионных аккумуляторов с режимом постоянного тока / постоянного напряжения (CC/CV).

Микросхема рассчитана на малые токи заряда и благодаря небольшому корпусу особенно подходит для портативных устройств с аккумуляторами небольшой ёмкости, включая Li-Ion монетные элементы.

LTC4054L специально разработана для работы от источников питания, соответствующих требованиям USB.

Внешний токовый измерительный резистор не требуется. Также не нужен внешний блокирующий диод благодаря встроенной MOSFET-архитектуре.

Тепловая обратная связь автоматически регулирует ток заряда при повышении температуры, предотвращая чрезмерный нагрев микросхемы.

Напряжение окончания заряда фиксировано на уровне 4,2 В, а ток заряда задаётся одним внешним резистором.

После достижения конечного напряжения 4,2 В микросхема автоматически завершает цикл заряда, когда ток уменьшается до 1/10 установленного значения.

При отключении входного источника питания (USB или сетевого адаптера) LTC4054L автоматически переходит в режим малого потребления, уменьшая ток, потребляемый от аккумулятора, до менее 2 мкА.

Предусмотрен режим Shutdown, в котором ток потребления микросхемы составляет не более 25 мкА.

Основные особенности

Дополнительные функции

• мониторинг тока заряда для оценки состояния аккумулятора;
• UVLO — блокировка при недостаточном входном напряжении;
• автоматический повторный запуск цикла заряда;
• вывод статуса процесса заряда;
• определение наличия входного напряжения;
• плавный запуск для ограничения пускового тока;
• терморегулирование тока заряда.

Применение

• зарядка Li-Ion аккумуляторов малой ёмкости;
• Li-Ion аккумуляторы в корпусе типа coin cell;
• портативные MP3-плееры;
• беспроводные гарнитуры;
• Bluetooth-устройства;
• многофункциональные электронные часы;
• устройства с питанием от USB.

Практическая диагностика

LTC4054L — именно линейное зарядное устройство, поэтому часть входной мощности при зарядке рассеивается непосредственно в микросхеме в виде тепла.

Типовая последовательность работы:

VIN → LTC4054L → аккумулятор

Заряд проходит стадии:

предварительный заряд → постоянный ток (CC) → постоянное напряжение 4,2 В (CV) → завершение при C/10 → автоматический Recharge.

При ремонте особенно полезно проверить:

1. наличие входного напряжения;
2. напряжение на аккумуляторе;
3. ток заряда;
4. нагрев LTC4054L;
5. цепь программирования тока;
6. выводы статуса и мониторинга;
7. отсутствие короткого замыкания на BAT.

Если аккумулятор сильно разряжен ниже 2,9 В, микросхема сначала использует режим предварительного заряда с малым током.
