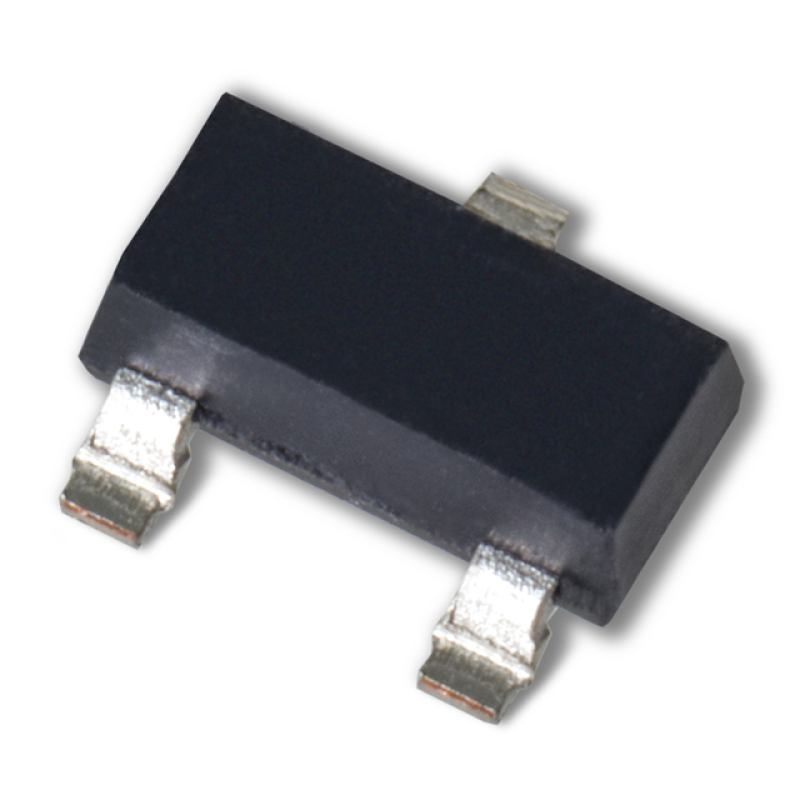

TL431
- Модель: TL431
- Наличие: 10
5.0
Основные характеристики
- Рабочий температурный диапазон: −40…+125 °C.
- Программируемое выходное напряжение: от VREF до 36 В.
- Диапазон тока стабилизации (ток катода): 1…100 мА.
- Низкий уровень выходного шума.
- Типичное выходное сопротивление: 0,2 Ω.
- Прецизионный внутренний источник опорного напряжения.
- Низкий температурный дрейф, особенно у версии TL431B.
Точность опорного напряжения
Номинальное опорное напряжение TL431 составляет примерно 2,495 В. Допуск зависит от класса точности:
| Класс | Допуск VREF при 25 °C |
|---|---|
| Standard | ±2 % |
| A Grade | ±1 % |
| B Grade | ±0,5 % |
Для номинального значения около 2,495 В это соответствует приблизительно:
| Класс | Допуск |
|---|---|
| Standard | ±49,9 мВ |
| A | ±25 мВ |
| B | ±12,5 мВ |
В приведённых характеристиках также указаны типичные температурные значения для TL431B:
- 6 мВ — для температурного класса C;
- 14 мВ — для температурных классов I и Q.
Программируемое напряжение
TL431 позволяет задавать требуемое напряжение с помощью внешнего резистивного делителя.
Диапазон регулируемого напряжения:
VREF … 36 В
В типовой схеме:
VOUT = VREF × (1 + R1/R2)
где:
- VREF ≈ 2,495 В;
- R1 и R2 — внешний делитель;
- VOUT — регулируемое напряжение на выходе.
Поэтому TL431 часто используется как прецизионный элемент обратной связи в импульсных источниках питания.
Ток катода
TL431 способен работать при токе катода:
1…100 мА
Это позволяет использовать его как управляемый шунтирующий стабилизатор и элемент управления обратной связью.
Практически для ремонта
В импульсных БП TL431 обычно работает совместно с оптроном. TL431 контролирует выходное напряжение, а через изменение тока оптопары передаёт информацию обратно в первичный контроллер.
Упрощённо:
VOUT → делитель → REF TL431 → изменение тока катода → оптопара → PWM-контроллер
Поэтому неисправность TL431, его резисторов или цепи оптопары может привести к:
- завышенному выходному напряжению;
- заниженному выходному напряжению;
- нестабильности;
- периодическому запуску/остановке БП.
При диагностике важно помнить, что TL431 — не обычный линейный стабилизатор с фиксированным выходом. Это программируемый шунтирующий регулятор, работающий через вывод REF.
