CM6805BG

CM6805A и CM6806A — комбинированные контроллеры PFC/PWM с режимом Green Mode, предназначенные для компактных сетевых адаптеров и импульсных источников питания высокой плотности мощности.

Контроллер объединяет в одном корпусе две основные функции:

• PFC (Power Factor Correction) — коррекция коэффициента мощности;
• PWM (Pulse Width Modulation) — управление импульсным DC-DC преобразователем.

Секция PFC формирует входной ток таким образом, чтобы получить характеристики, близкие к топологии коррекции коэффициента мощности со средним токовым управлением по переднему фронту (leading-edge average current mode), применяемой в CM6800 и ML4800.

Обе секции имеют Green Mode, позволяющий снизить энергопотребление при малой нагрузке и соответствовать требованиям энергоэффективности, включая Blue Angel и Energy Star.

CM6805A/CM6806A позволяют использовать более компактные и дешёвые накопительные конденсаторы, снизить нагрузку на сеть и уменьшить нагрузку и электрические воздействия на силовые MOSFET. Контроллер предназначен для построения источников питания, соответствующих требованиям IEC 1000-3-2 по гармоникам входного тока.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

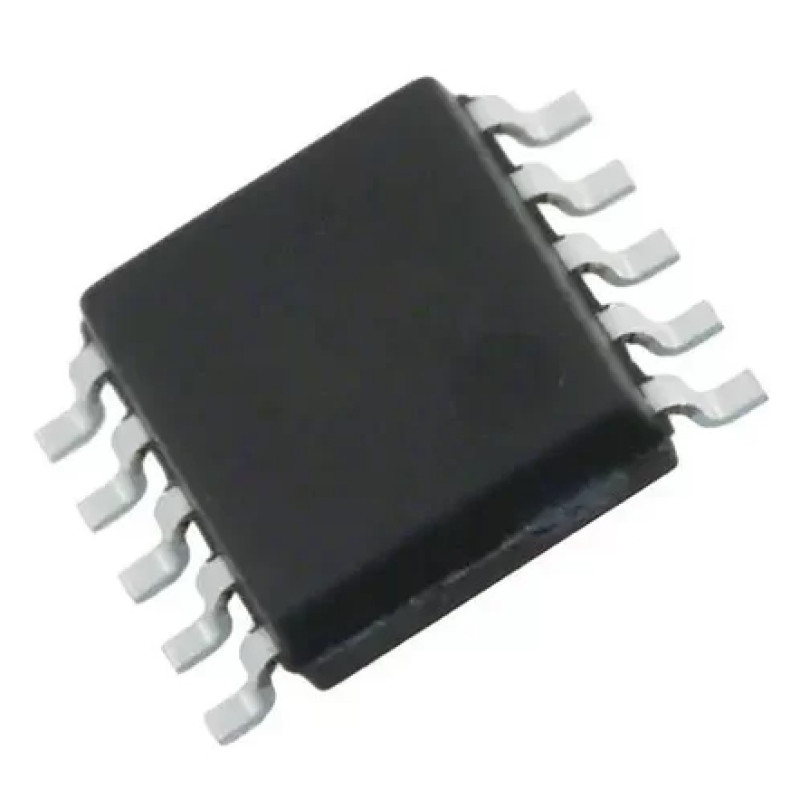

• Корпус SOIC-10.
• Пропуск импульсов PWM в режиме Green Mode.
• Возможность использования пускового резистора RAC примерно 5 МОм, подключаемого к выводу IAC.
• Возможность запуска микросхемы от высоковольтного биполярного транзистора, что также способствует реализации Green Mode.
• Простая конфигурация в режиме Boost Follower.
• Минимальное количество внешних компонентов (низкий BOM) для источника питания с PFC.
• Внутренняя синхронизация секций PFC и PWM в одной микросхеме.
• Запатентованный усилитель ошибки напряжения с повышенной скоростью нарастания выходного сигнала (slew rate) и усовершенствованной схемой формирования входного тока.
• Универсальный диапазон входного сетевого напряжения.
• PFC типа Boost в режиме CCM или DCM с модуляцией по переднему фронту и формированием входного тока.
• Вход IAC используется для прямой связи (feed-forward) и автоматической компенсации наклона (slope compensation).
• Защиты PFCOVP, VCCOVP, точное ограничение тока PFC на уровне −1 В, а также компаратор PFC Tri-Fault Detect для соответствия UL1950.
• Низкое потребление:
  • ток запуска — около 100 мкА;
  • рабочий ток — около 2 мА.
• Синхронизированные PFC с модуляцией по переднему фронту и PWM с модуляцией по заднему фронту (trailing-edge). Это уменьшает пульсации тока в накопительном конденсаторе между PFC и PWM и снижает коммутационные помехи.
• Компаратор VINOK, разрешающий работу PWM только после выхода PFC на установившийся режим.
• Высокоэффективный PWM с управлением током по режиму trailing-edge.
• Точный максимальный коэффициент заполнения PWM 50%.
• Защиты UVLO, REFOK и Brownout.
• Цифровой плавный запуск PFC и PWM длительностью около 10 мс.
• Точное ограничение тока PWM на уровне 1,5 В для токового режима управления.
• Вывод PWMtrifault для обнаружения короткого замыкания в DC-DC части и отключения PFC при достижении порога GMth.
• PWMtrifault также может программироваться для реализации защиты от перегрева.

Работа PFC и PWM

PFC и PWM в CM6805A работают на одной частоте:

67,5 кГц.

Секция PFC содержит компаратор PFC OVP, который отключает PFC при резком уменьшении нагрузки. Также предусмотрено пиковое ограничение тока PFC для повышения надёжности источника питания.

Green Mode

Обе секции имеют режим энергосбережения Green Mode.

Если нагрузка становится ниже запрограммированного порога GMth (Green Mode Threshold):

PFCOUT отключается.

Порог GMth может задаваться разработчиком.

Для PWM Green Mode используется сигнал PWMCMP — компаратор PWM.

Если коэффициент заполнения PWMCMP становится меньше примерно 6%, в следующем цикле импульс PWMOUT удаляется.

Импульсы PWMOUT остаются отключенными до тех пор, пока коэффициент заполнения PWMCMP снова не превысит примерно 6%. После этого PWMOUT возобновляет работу со следующего цикла.

Таким образом, при очень малой нагрузке контроллер уменьшает количество переключений, снижая потери и потребление энергии.

PWMtrifault

Вывод PWMtrifault выполняет несколько функций.

Он может:

• обнаруживать короткое замыкание в PWM/DC-DC части;
• определять порог GMth;
• отключать PFC при переходе источника в Green Mode;
• при соответствующей настройке использоваться для реализации защиты от перегрева.
