STPS30H100CT

STPS30H100C — сдвоенный выпрямительный диод Шоттки, предназначенный для работы в высокочастотных импульсных источниках питания и DC/DC-преобразователях.

Особенности

• Практически отсутствующие потери при переключении

• Низкий ток утечки

• Оптимальный баланс между током утечки и прямым падением напряжения

• Допуск к лавинному режиму (Avalanche rated)

• Соответствие стандарту ECOPACK®2

Применения

• Переключающие диоды

• Импульсные источники питания (SMPS)

• DC/DC-преобразователи

• Светодиодное освещение

Описание

Этот сдвоенный диод Шоттки разработан для высокочастотных миниатюрных импульсных источников питания, таких как адаптеры и встроенные DC/DC-преобразователи на плате.

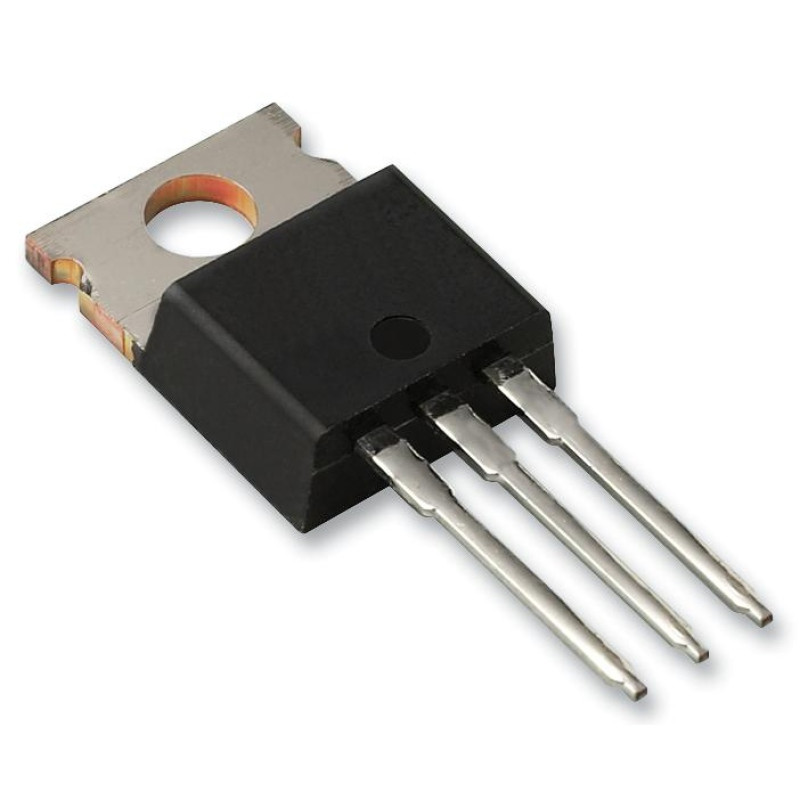

Выпускается в корпусах TO-200AB и TO-247 и оптимизирован для применения в высокочастотных инверторах.

Краткие параметры

• Средний прямой ток IF(AV): 2 × 15 А

• Максимальное повторяющееся обратное напряжение VRRM: 100 В

• Максимальная температура перехода Tj(max): 175 °C

• Типовое прямое падение напряжения VF(typ): 0,64 В
