W25Q256JVEN

W25Q256JV (256 Мбит) — это серийная (Serial) флеш-память, которая является удобным решением для систем с ограниченным пространством, количеством выводов и потреблением энергии. Серия 25Q отличается гибкостью и высокой производительностью по сравнению с обычной Serial Flash. Подходит для:

• теневого копирования кода в ОЗУ,

• прямого выполнения кода через Dual/Quad SPI (XIP),

• хранения голоса, текста и данных.

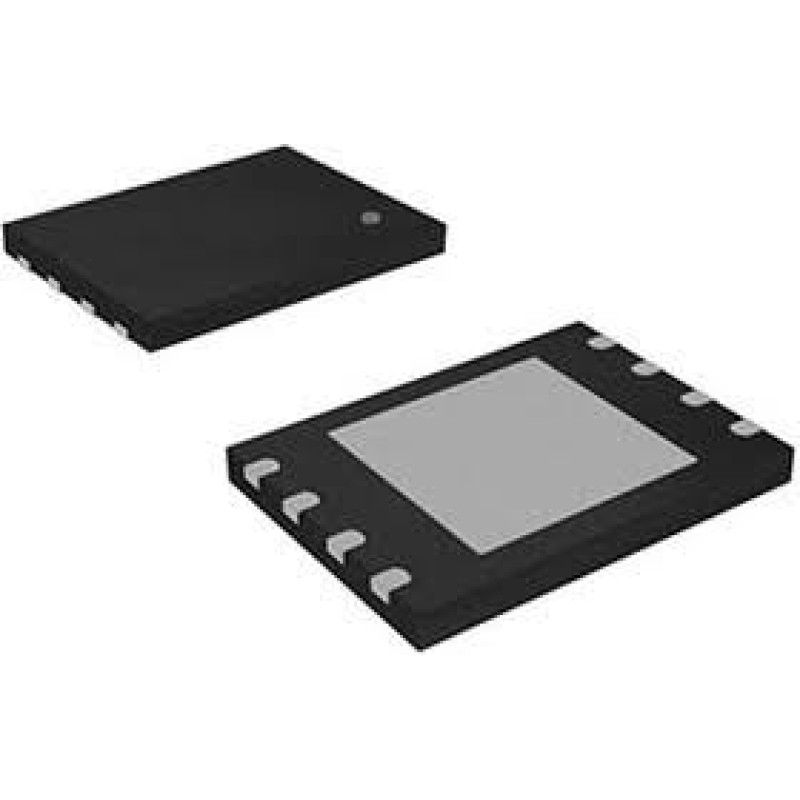

Чип работает от одного источника питания 2,7–3,6 В, с током потребления всего 1 μA в режиме Power-Down. Выпускается в компактных корпусах.

Память организована в 131 072 страницы по 256 байт. За один цикл можно записать до 256 байт.
Возможности стирания:

• секторы по 4 КБ (16 страниц),

• блоки по 32 КБ (128 страниц),

• блоки по 64 КБ (256 страниц),

• или полное стирание кристалла.

Всего: 8192 сектора и 512 блоков.
Малый размер сектора (4 КБ) обеспечивает гибкость для хранения параметров и данных.

W25Q256JV поддерживает:

• стандартный SPI,

• двухлинейный (Dual SPI),

• четырёхлинейный (Quad SPI).

Тактовая частота до 133 МГц, что соответствует:

• 266 МГц (Dual I/O),

• 532 МГц (Quad I/O) при использовании режима Fast Read.

Это быстрее, чем у стандартной асинхронной параллельной флеш-памяти.

Дополнительно:

• поддержка JEDEC ID и SFDP,

• уникальный серийный номер (64-бит),

• три сектора безопасности по 256 байт.
