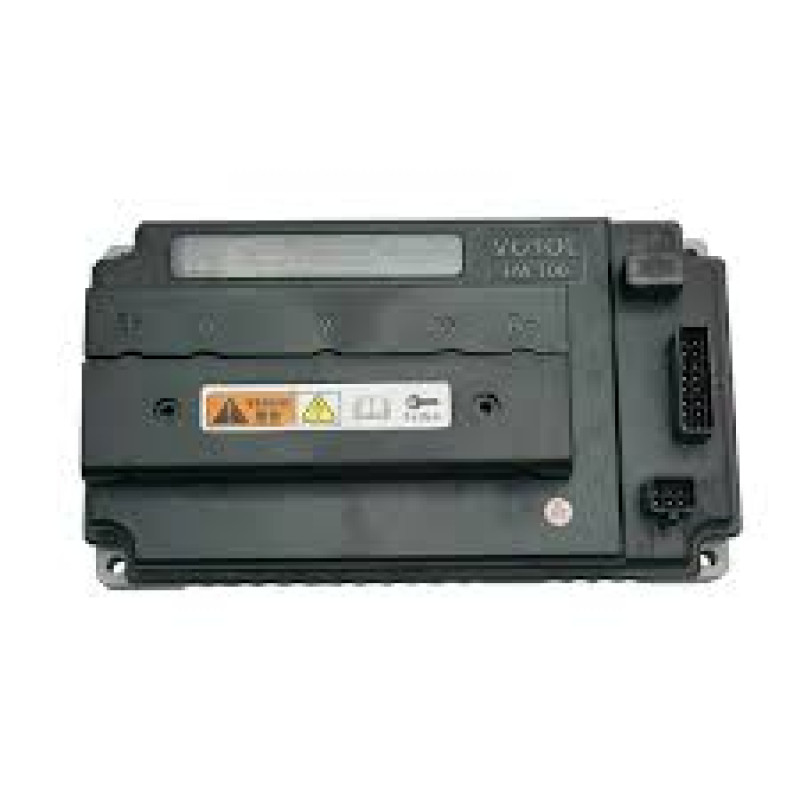

Гайд по ремонту и диагностике контроллеров Votol EM-100/150/200
- Модель: Votol
- Наличие: 1
0.0
Внимание: Ремонт силовой электроники требует навыков и понимания рисков. Работайте только с отключенным от сети высокого напряжения (аккумулятора) оборудованием. Конденсаторы могут сохранять опасный заряд длительное время — обязательно их разряжайте!
1. Ключевые симптомы и быстрая диагностика
Перед разборкой всегда проверьте следующее:
| Симптом | Возможная причина | Куда смотреть в первую очередь |
|---|---|---|
| Контроллер полностью мертв (нет связи, не включается) | 1. Сгорел предохранитель. 2. Пробой DC-DC преобразователя (нет питания 12V/5V для логики). 3. Сгорел диодный мост на входе. |
1. Проверить предохранитель (F1 на плате). 2. Прозвонить диоды на входе (D1, D2). 3. Проверить наличие входного напряжения на клеммах и после предохранителя. |
| Ошибка "09" на индикаторе | Критическая ошибка связи датчиков/драйверов. Чаще всего — короткое замыкание в силовой части или обрыв/КЗ датчиков Холла. | 1. Прозвонить ключи (MOSFET) на короткое замыкание (фаза-минус). 2. Проверить сопротивление датчиков тока (шунтов). 3. Проверить целостность шлейфа датчиков Холла мотора. |
| Двигатель дергается, не развивает мощность, сильный гул | 1. Пробой/деградация одного из ключей в фазе. 2. Пробой драйвера ключей (микросхемы IR2184/2184S). 3. Неправильные настройки угла (Angle). |
1. Прозвонить все MOSFET на короткое замыкание. 2. Визуально осмотреть драйверы (IR2184) на почернения, вздутия. 3. Проверить резисторы в обвязке драйверов (часто перегорают при КЗ). |
| Контроллер перегревается | 1. Плохой контакт с радиатором. 2. Деградация термопасты. 3. Подклинивающий подшипник мотора (повышенная нагрузка). 4. Слишком высокие токи в настройках. |
1. Разобрать, проверить качество прилегания ключей к радиатору, заменить термопасту. 2. Проверить настройки фазного тока (Current Limiting Phase). |
| Нет рекуперации (EBS) | 1. Сгорел силовой диод рекуперации (рядом с клеммой BAT-). 2. Пробой в цепи обратной связи. |
1. Визуально осмотреть и прозвонить диод D7 (обычно большой, в металлическом корпусе). 2. Проверить предохранитель (если есть в цепи рекуперации). |
2. Пошаговый алгоритм ремонта (на основе ветки)
Шаг 1: Внешний осмотр и "прозвонка"
-
Отключите аккумулятор!
-
Разрядите высоковольтные конденсаторы через резистор (~100 Ом / 5Вт).
-
Визуально осмотрите плату: ищите подгоревшие компоненты, вздутые конденсаторы, почерневшие области, треснувшие пайки.
-
Мультиметром в режиме прозвонки диодов:
-
Проверьте предохранитель (F1).
-
Прозвоните силовые клеммы (+ и -) на короткое замыкание. Если КЗ есть — 99% проблема в силовых ключах.
-
Проверьте диоды на входе (D1, D2) и диод рекуперации (D7).
-
Шаг 2: Диагностика силовых ключей (MOSFET)
-
Это самая частая поломка.
-
Ключи стоят группами на радиаторах (обычно 12 шт. для EM-150).
-
Как проверять:
-
Черный щуп мультиметра на сток (D) (общий минус/силовой минус).
-
Красным щупом касайтесь истока (S) каждого ключа. Исправный MOSFET будет показывать падение напряжения на внутреннем диоде (~0.4-0.6V).
-
Затем красным щупом коснитесь затвора (G) на секунду, а потом снова вернитесь на исток (S). Если ключ исправен, он откроется, и сопротивление упадет почти до нуля.
-
Если между стоком (D) и истоком (S) КЗ в любую сторону — ключ пробит и подлежит замене.
-
-
Важно: Выпаивайте и проверяйте все ключи в поврежденной ветке. При КЗ одного часто "выбивает" и соседние.
Шаг 3: Диагностика драйверов ключей (IR2184/IR2184S)
-
Если сгорели ключи, всегда проверяйте драйверы.
-
Сгоревший драйвер часто виден визуально (трещина, скол, почернение).
-
Проверка:
-
Проверьте питание драйверов (пин 1 - VCC, пин 4 - VSS). Должно быть ~12V.
-
Прозвоните выходы драйверов (пины 7 - HO и 5 - LO) на землю. Короткое замыкание — признак неисправности.
-
Проверьте резисторы в обвязке драйвера (особенно те, что стоят на входах и выходах) — они часто перегорают.
-
Шаг 4: Диагностика DC-DC преобразователя
-
Если контроллер мертв, но предохранитель цел и КЗ нет.
-
Найдите микросхему (часто VIPer22A или аналогичная) и проверьте наличие выходного напряжения +12V и +5V.
-
Проверьте выходной диод и электролитический конденсатор на этом преобразователе.
Шаг 5: Пайка и замена компонентов
-
MOSFET: Используйте только оригинальные или проверенные аналоги с подходящим током и напряжением (например, IRFB4110). Не ставьте более слабые!
-
Пайка: Силовые ключи и дорожки требуют паяльника мощностью не менее 60-80Вт и хорошего термофена. Используйте качественный припой и флюс.
-
Термопаста: При сборке обязательно нанесите новую термопасту на ключи перед установкой на радиатор.
3. Таблица частозаменимых компонентов (на основе ветки)
| Компонент | Тип / Аналог | Примечание |
|---|---|---|
| Силовой MOSFET | IRFB4110, IRFB4115, IRFB3207 | Главный критерий — Vds >= 100V, Rds(on) как можно ниже. Менять лучше сразу все в плече. |
| Драйвер MOSFET | IR2184, IR2184S | Взаимозаменяемы. Проверять всю обвязку. |
| Диод рекуперации (D7) | MUR1560, MUR1620CT | Быстрый восстановительный диод (Ultra Fast). |
| Входные диоды (D1, D2) | 1N5408 или аналогичные | |
| Предохранитель (F1) | Зависит от модели (30A-80A) | Никогда не заменяйте предохранитель на "жучок"! Он спасет плату от полного уничтожения при КЗ. |
4. После ремонта: обязательная проверка
-
НЕ ПОДКЛЮЧАЯ МОТОР, подайте питание +12V на контроллер. Должны загореться светодиоды, должен появиться COM-порт.
-
Подключитесь через софт Votol и считайте настройки. Убедитесь, что они не "слетели".
-
Проверьте работу фаз: Осциллографом на разъемах фазных выходов (A, B, C) должны быть четкие ШИМ-сигналы при плавном повороте ручки газа. Если осциллографа нет, будьте крайне осторожны.
-
Только после успешных тестов "на столе" подключите мотор и аккумулятор для пробного запуска с минимальными настройками тока.
Главный вывод: В 80% случаев причиной поломки являются пробитые силовые ключи (MOSFET). Их замена — трудоемкий, но часто успешный процесс. Всегда ищите и устраняйте первопричину пробоя (перегрузка, вода, плохое охлаждение, брак), иначе ремонт будет недолгим.
