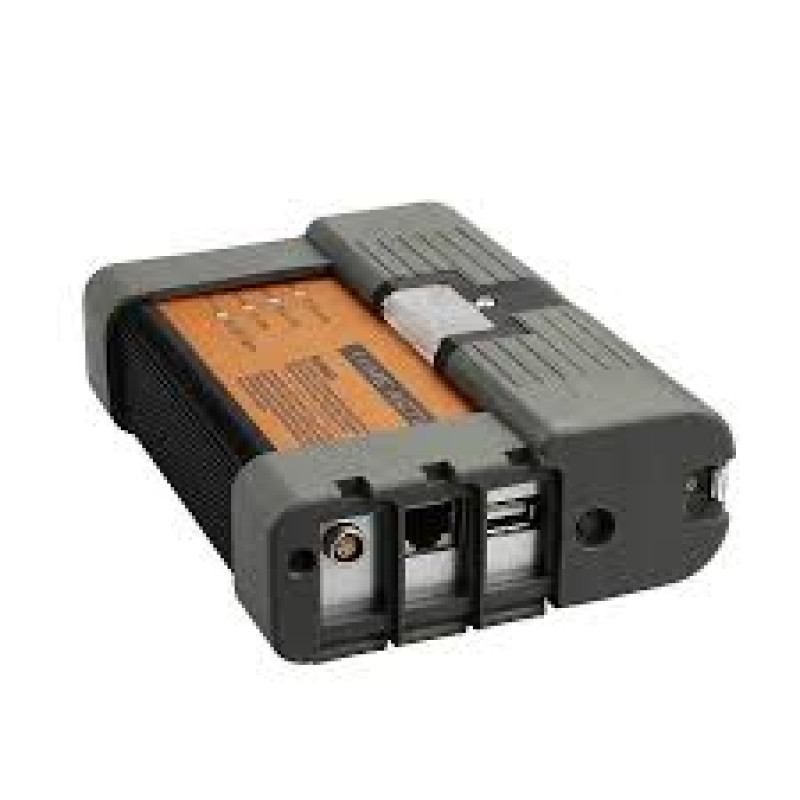

Ремонт и восстановление BMW ICOM A2 — пошаговое руководство

🔧 Основные типовые неисправности:

1. Все светодиоды красные / мигают один раз

   • Не запускается микроконтроллер ATmega16 (частая причина).

   • Возможные причины:

     • Неисправность или плохая пайка ATmega16.

     • Отсутствие тактирования (кварц/осциллятор).

     • Проблемы с питанием (особенно 3.3В, 1.6В, 2.5В).

     • Ошибка в EEPROM (24C02).

2. ICOM не виден в сети (LAN не работает)

   • Проблема с чипом LAN PHY — Micrel KSZ8721BL.

   • Лечение:

     • Проверка линий от LAN-порта до Micrel и от него к CPU.

     • Замена чипа Micrel.

     • Иногда помогает прогрев или повторная пайка.

3. ICOM мигает зелёным, но не работает

   • Повреждение или сбой прошивки в Spansion NOR Flash (S29GL064).

   • Прошивка сбивается при обновлении или в результате сбоев питания.

4. Ошибка вентилятора (fan fail), WLAN fail

   • ICOM работает в аварийном режиме (system LED мигает).

   • Лечение:

     • Подключить вентилятор с датчиком скорости (3 провода).

     • После этого произвести восстановление через USB.

     • Для предотвращения: сменить серийный номер в EEPROM на диапазон 180120X и использовать образ A2 (не A1).

5. Нет K-Line (работает только D-CAN)

   • Возможные причины:

     • Ошибочный резистор (например, 3.9k вместо 39k).

     • Проблема с инверторами или CAN-трансивером (VP234).

     • Нарушения пайки или пробой диодов.

🔄 Восстановление через USB

1. Записать файл ICOM_Restore.bin (совместим с прошивкой 03.15.04+) на флешку FAT32.

2. Подключить флешку в USB ICOM.

3. Зажать и отпустить кнопку сброса 3 раза.

4. Дождаться загрузки, лог выводится в UART (можно диагностировать ошибки вроде tar: write error: No space left on device).

5. Если не начинается — возможны проблемы:

   • Нет питания на USB.

   • Не инициализируется чип TUSB6250 (U1562).

   • Ошибки в EEPROM 24C02.

   • Нарушена цепь кнопки (отсутствует резистор на ~100kОм).

📦 Прошивка микросхем:

• S29GL064 (Spansion NOR Flash) — прошивается до установки. Можно использовать:

  • RT809H, TNM5000, ChipProg-481 и др.

• K9F2G08 (Samsung NAND) — очищается или заменяется на новую.

• 24C02 (EEPROM) — меняется серийный номер для A2:

  • 1120134 (стоковый китайский, вызывает ошибки) → 180120X (правильный).

• VP234 (SN65HVD234D) — заменяется при сбоях на K-Line.

• MICREL (KSZ8721BL) — при сбоях LAN.

• TUSB6250 (U1562) — интерфейс USB, часто выходит из строя.

🧪 Диагностика питания:

Проверь наличие питания:

• +5V USB

• 3.3V, 2.5V, 1.6V на плате

• Осциллятор кварца у ATmega16

• Проверка цепей PCI между процессором и TUSB6250

📌 Важные советы:

• Не обновляйте прошивку ICOM с серийником 1120134 — получите «кирпич».

• После замены микросхем всегда запускайте восстановление через USB.

• Используйте охлаждение — без вентилятора ICOM может «умирать».

• Сохраните дамп 24C02 перед изменениями.

• Помогает даже «запекание» платы в духовке на 200°C (10 минут) при плохой пайке — но на свой страх и риск!
