CR6842S

CR6842 – Энергоэффективный ШИМ-контроллер с частотной модуляцией

Характеристики:

• Низкая стоимость, энергосберегающий ШИМ в режиме «burst-mode»

• Очень малый ток запуска (≈7.5 мкА)

• Низкий рабочий ток (≈3.0 мА)

• Работа в режиме управления по току

• Блокировка при пониженном напряжении (UVLO)

• Защита от перенапряжения питания VDD (OVP)

• Программируемая защита от перегрева (OTP)

• Встроенный защёлкивающийся триггер (OTP, OVP)

• Встроенный мягкий старт (1 мс)

• Модуляция частоты для улучшения ЭМИ

• Ограниченное напряжение затвора 16.5В

• Порог OVP по VDD: 25.5В

• Ограничение тока по каждому импульсу

• Защита по входу Sense

• Защита от короткого замыкания на выходе (SCP)

• Встроенная компенсация наклона

• Игнорирование переднего фронта импульса Sense

• Программируемая частота ШИМ

• Технология CMOS с высоким напряжением и защитой от ЭСР

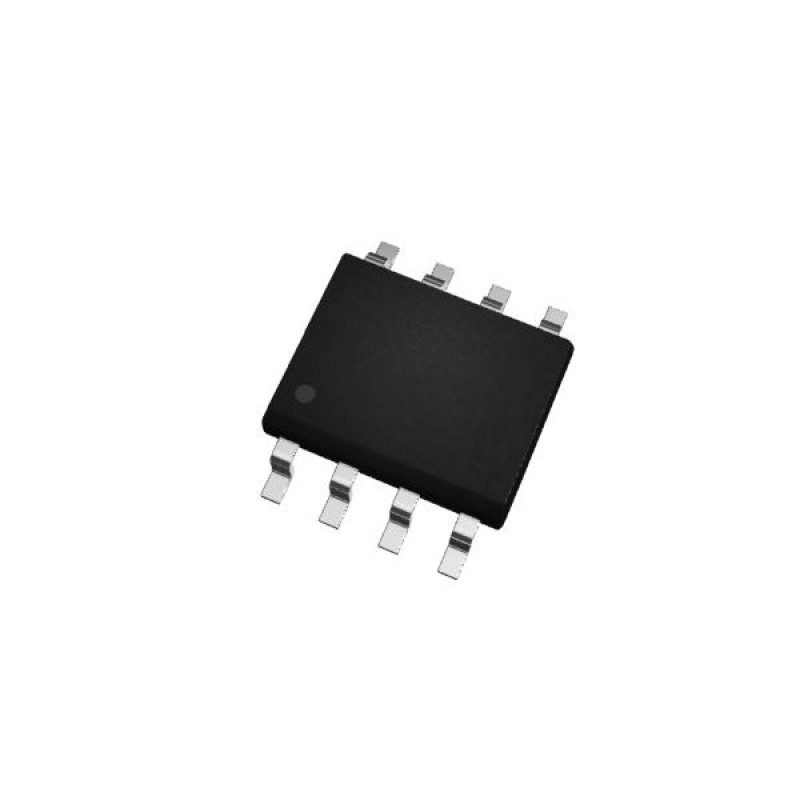

• Корпуса DIP-8 и SOP-8 без свинца

• Совместим с SG6842J, LD7552, OB2269

Применение:

• Сетевые адаптеры питания

• Зарядные устройства

• Открытые импульсные источники питания

• ЖК-мониторы

Общее описание:
CR6842 — это экономичный ШИМ-контроллер с управлением по току и минимальным током запуска, предназначенный для энергосберегающих систем. Режимы «burst-mode» и снижение частоты при малой нагрузке позволяют существенно уменьшить потребление. Встроенные функции: компенсация наклона, мягкий старт, защита по току, защита от КЗ, защита от перенапряжения и перегрева. В случае превышения порогов по температуре или напряжению, или при коротком замыкании, ШИМ-выход отключается. Перезапуск возможен при отключении питания VDD. OTP реализуется через внешний терморезистор NTC.
