OB2530PAP

ОБЩЕЕ ОПИСАНИЕ
OB2530P — это высокоэффективный силовой ключ PSR для импульсных AC/DC источников питания малой мощности. Работает по принципу первичной обратной связи, что позволяет исключить оптопару и стабилизатор TL431. Интегрированная схема поддерживает работу в режимах стабилизации по напряжению (CV) и току (CC).
Настройка выходного тока и мощности в режиме CC производится с помощью внешнего резистора Rs, подключённого к выводу CS. В режиме CV реализована многорежимная работа, обеспечивающая высокую эффективность и производительность. Компенсация падения напряжения на кабеле улучшает стабилизацию нагрузки.
При большой нагрузке устройство работает в режиме PFM, а при средней и малой — в PWM с понижением частоты. Чип имеет очень низкое потребление тока, позволяя достичь менее 75 мВт в режиме ожидания.
OB2530P включает комплексную систему защиты с автоматическим восстановлением, включая ограничение тока по каждому циклу, защиту от перенапряжения по VDD, разрыв цепи обратной связи, короткое замыкание, блокировку при пониженном напряжении (UVLO), внутренний термоконтроль (OTP) и др.

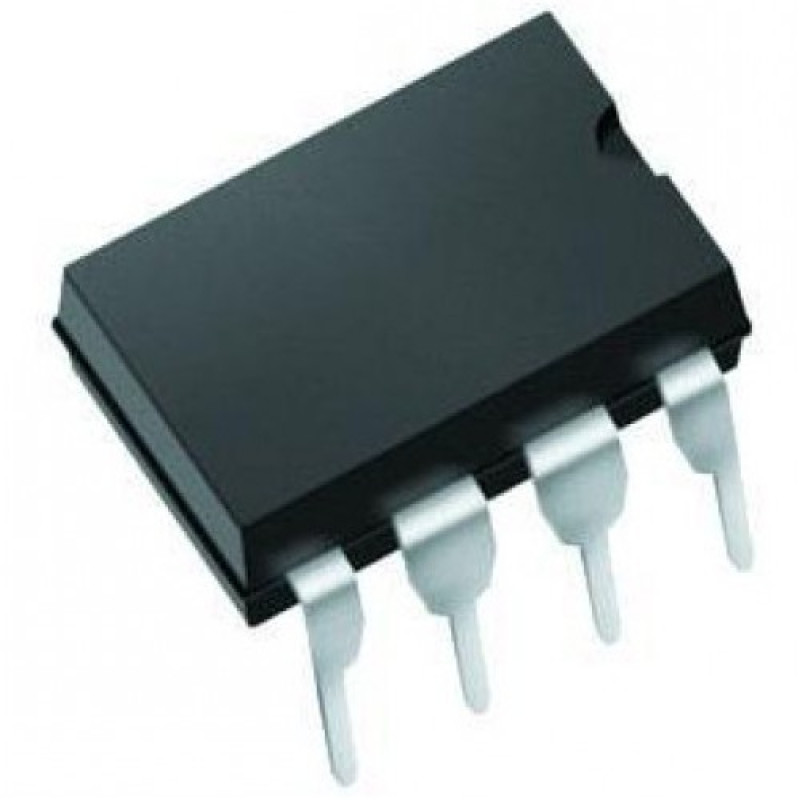

Поставляется в корпусе DIP-8.

ОСОБЕННОСТИ

• Обратная связь по первичной стороне без TL431 и оптопары

• Точная стабилизация по току и напряжению

• Многорежимная работа PWM/PFM

• Встроенный MOSFET на 2А, 620В

• Хорошая динамическая характеристика

• Настраиваемые режимы CV и CC

• Компенсация индуктивности

• Компенсация падения напряжения в кабеле

• Не требует компенсации обратной связи

• Отсутствие акустических шумов

• Встроенное блокирование фронта импульса

• Низкий ток запуска и потребления

• Защита с авто-восстановлением:

  • Перенапряжение VDD

  • UVLO с гистерезисом

  • Ограничение тока по циклам

  • Разрыв цепи обратной связи

  • Короткое замыкание на выходе

  • Внутренняя защита от перегрева

ПРИМЕНЕНИЕ

• Зарядные устройства для телефонов

• Зарядки для цифровых камер

• Адаптеры малой мощности

• Вспомогательное питание для ПК, телевизоров и др.

• Замена линейных стабилизаторов/RCC
