Ремонт усилителя Bose GS1E66920A Mazda 6

🛠️ Проблема усилителя BOSE в Mazda 6 GH: причины и ремонт

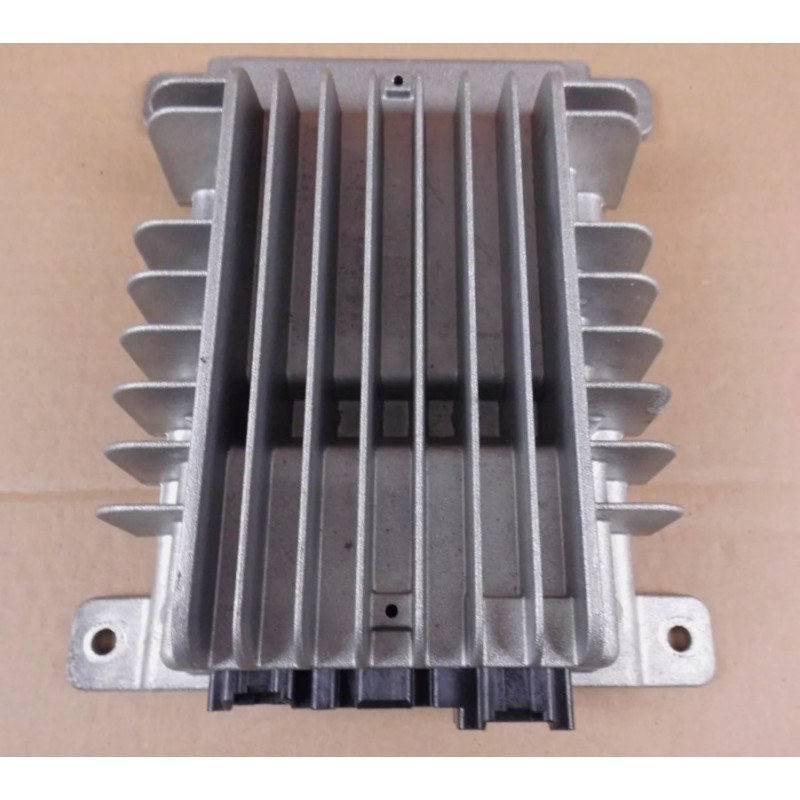

Одна из характерных проблем автомобилей Mazda 6 GH, а также других моделей Mazda, оборудованных штатной акустической системой BOSE, — это треск в колонках, пропадание звука, а в дальнейшем полный выход из строя усилителя, который установлен под передним пассажирским сиденьем.

🔍 Суть неисправности

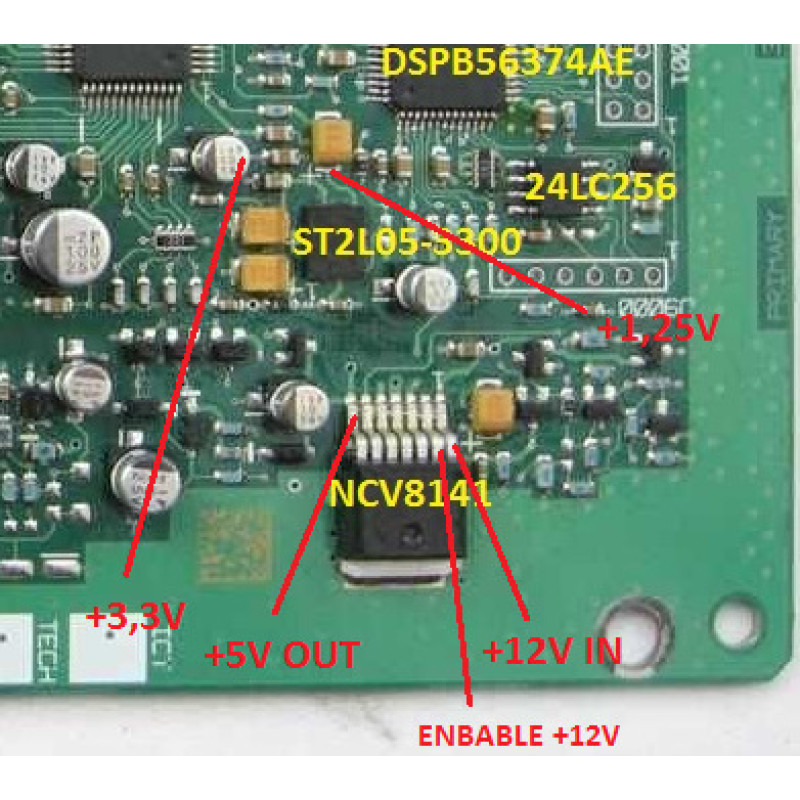

Внутри усилителя используется двойной стабилизатор напряжения марки ST2L05-3300PT. Это интегральное устройство одновременно выдаёт два выходных напряжения:

• 1,25 В — используется для питания внутреннего процессора;

• 3,3 В — питает периферию усилителя.

Со временем стабилизатор начинает нестабильно работать — по неизвестным причинам (возможно, из-за деградации полупроводников или перегрева), на линии 1,25 В внезапно появляется 3,3 В, что приводит к фатальному сбою работы процессора — микросхемы SCB56374AEB.

Что происходит:

• На раннем этапе процессор уходит в защиту — звук пропадает, но возвращается.

• Затем в колонках появляется периодический треск, щелчки.

• В один момент процессор сгорает, и усилитель перестаёт работать окончательно.

💡 Как устранить проблему

Сам по себе ST2L05-3300PT — специфичный, труднодоступный компонент. Но его можно заменить на два отдельных стабилизатора, тем самым повысив надёжность системы.

🔁 Замена:

Вместо одного ST2L05-3300PT используются два линейных стабилизатора:

• LD1117S-1.2TR — выдаёт стабильные 1,2 В (аналог 1,25 В);

• KF33BDT-TR или LD1117S33TR — обеспечивает 3,3 В.

Оба стабилизатора можно найти в SOT-223 корпусе, что упрощает монтаж и замену.

🧰 Этапы ремонта:

1. Демонтировать усилитель из автомобиля.

2. Открыть корпус, найти и выпаять ST2L05-3300PT.

3. Подключить два новых стабилизатора:

   • На вход подать 5 В (можно использовать ту же дорожку).

   • Выходы развести к соответствующим цепям (1,25 В и 3,3 В).

   • Обязательно установить танталовые или керамические конденсаторы на входе и выходе стабилизаторов (например, 10 мкФ) — для устойчивой работы.

4. Проверить работу без нагрузки, затем с подключёнными колонками.

5. Установить усилитель на место.

💰 Стоимость решения:

Цена двух стабилизаторов — всего около $1. Это позволяет избежать дорогостоящего ремонта или замены всего усилителя, а главное — спасти живой процессор, если проблема замечена вовремя.

✅ Итог:

Если вы заметили треск в колонках или звук начал пропадать — не тяните, откройте усилитель и замените ST2L05-3300PT на пару проверенных линейных стабилизаторов. Это простое и бюджетное решение поможет сохранить оригинальную аудиосистему и избежать больших затрат на замену всего усилителя BOSE.
