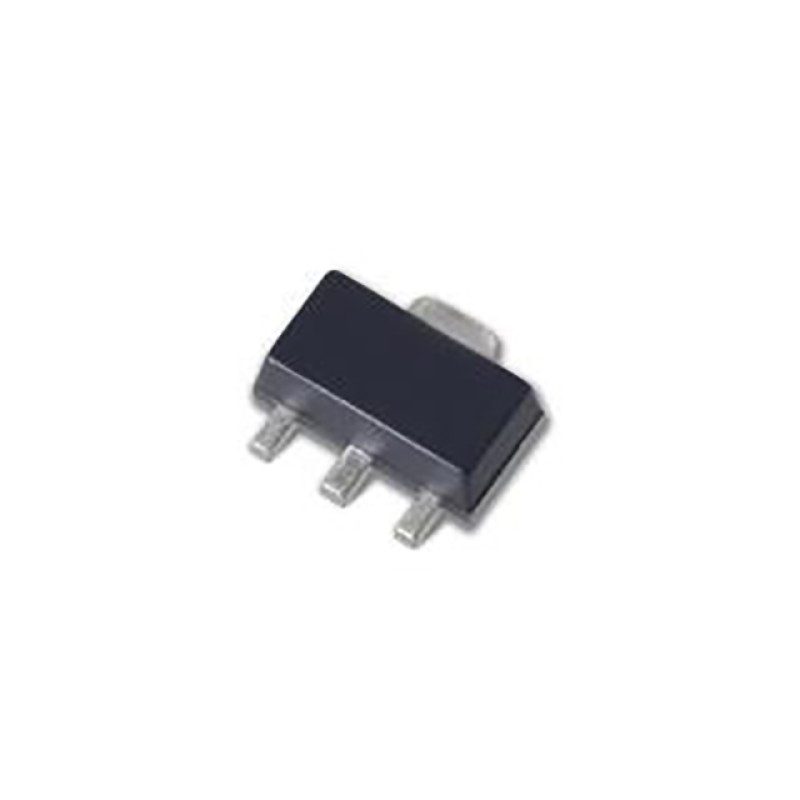

78L05

L78L00: Серия маломощных стабилизаторов напряжения

Основные характеристики:

• Выходной ток: до 100 мА

• Фиксированные выходные напряжения: 3.3 В, 5 В, 6 В, 8 В, 9 В, 10 В, 12 В, 15 В, 18 В, 20 В, 24 В

• Защита от перегрева (термозащита)

• Защита от короткого замыкания

• Не требует внешних компонентов

• Доступны варианты с точностью ±5% (AC) и ±10% (C)

Описание:

Серия L78L00 — это трёхвыводные положительные стабилизаторы напряжения с внутренним ограничением тока и функцией теплового отключения, что делает их практически неуязвимыми. При наличии достаточного теплоотвода устройства могут обеспечивать выходной ток до 100 мА.

Они предназначены для использования в качестве стабилизаторов фиксированного напряжения в широком спектре задач, включая локальную стабилизацию на плате и устранение шумов и потерь, возникающих при централизованной стабилизации.

Также возможно их применение совместно с внешними силовыми транзисторами для построения высокотоковых стабилизаторов. Как замена связки «целенаправленный стабилитрон + резистор», серия L78L00 обеспечивает значительное снижение выходного импеданса, более низкий ток покоя и меньший уровень шумов.
