MIC5205

MIC5205 — линейный стабилизатор напряжения с ультранизким уровнем шума.

Особенности:

• Ультранизкий уровень выходного шума

• Высокая точность выходного напряжения

• Гарантированная нагрузка до 150 мА

• Низкий собственный ток потребления

• Низкое напряжение насыщения (Dropout Voltage)

• Стабильная работа при изменениях нагрузки и питающего напряжения

• Минимальная температурная зависимость

• Защита по току и температуре

• Защита от обратной полярности аккумулятора

• Нулевой ток потребления в режиме выключения

• Вход управления включением (Enable), совместимый с CMOS/TTL логикой

Применение:

• Сотовые телефоны

• Ноутбуки, нетбуки, КПК

• Портативная аккумуляторная электроника

• Регуляция и коммутация питания VCC/VPP для PCMCIA

• Потребительская электроника

• Пострегуляторы для импульсных БП и модули DC/DC

• Высокоэффективные линейные источники питания

Общее описание:

MIC5205 — это энергоэффективный линейный стабилизатор с ультранизким шумом, очень низким напряжением насыщения (обычно 17 мВ при малых токах и 165 мВ при 150 мА) и малым током потребления (600 мкА при выходном токе 100 мА). Он обеспечивает точность выходного напряжения лучше 1% на старте.

Созданный специально для портативной аккумуляторной аппаратуры, MIC5205 поддерживает вход управления включением/выключением (Enable) совместимый с CMOS/TTL. При отключении потребление энергии стремится к нулю. Даже в режиме насыщения ток потребления увеличивается незначительно, что продлевает срок службы аккумулятора.

Также предусмотрен вывод для подключения байпасного конденсатора для снижения шума, защита от переполюсовки, токовая защита и отключение по перегреву.

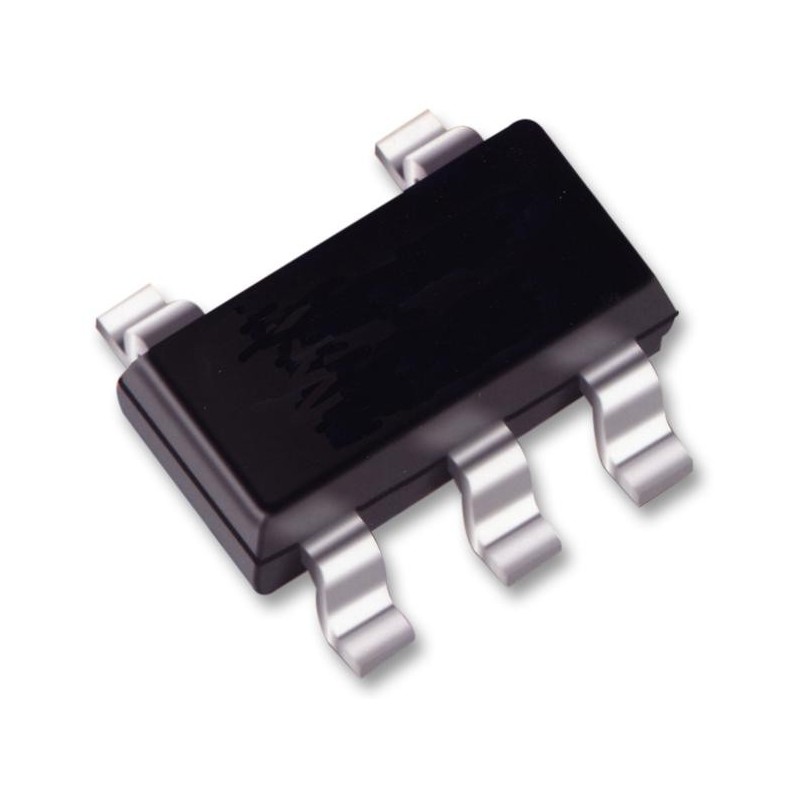

Модель доступна в версиях с фиксированным и регулируемым выходным напряжением, в компактном корпусе SOT-23-5.

Для применения с керамическими выходными конденсаторами рассмотрите семейство MIC5245/6/7 (μCap).
