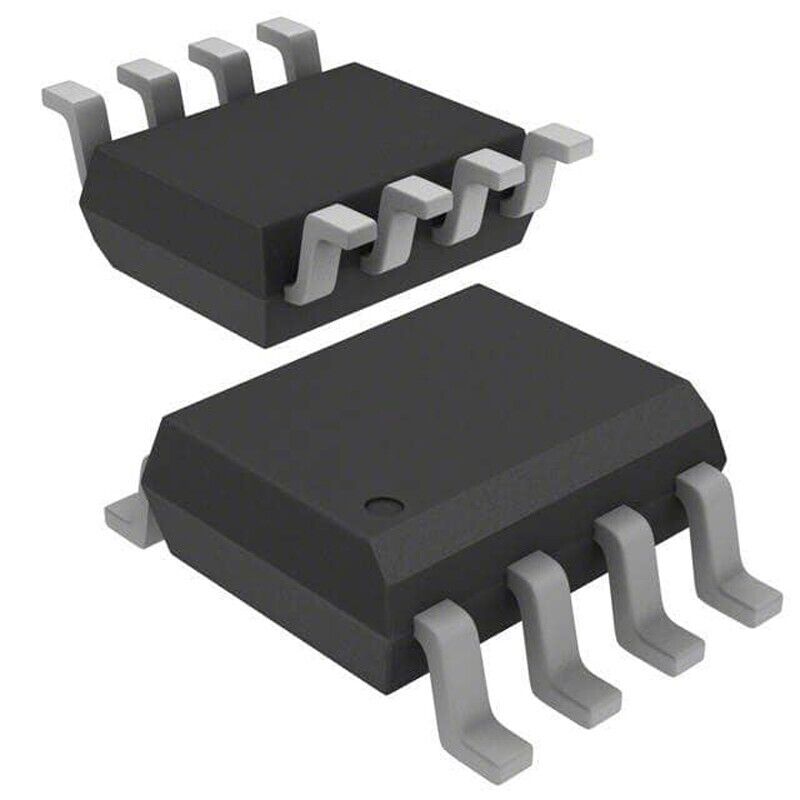

AO4606
Дополняющая пара полевых транзисторов с индуцированным каналом
(N-канальный и P-канальный MOSFET)
Дата выпуска: февраль 2003
Особенности:
-
N-канал:
-
Напряжение исток-сток (V<sub>DS</sub>): 30 В
-
Ток стока (I<sub>D</sub>): 6.9 А
-
Сопротивление открытого канала (R<sub>DS(ON)</sub>):
-
< 28 мОм при V<sub>GS</sub> = 10 В
-
< 42 мОм при V<sub>GS</sub> = 4.5 В
-
-
-
P-канал:
-
Напряжение исток-сток (V<sub>DS</sub>): –30 В
-
Ток стока (I<sub>D</sub>): –6 А
-
Сопротивление открытого канала (R<sub>DS(ON)</sub>):
-
< 35 мОм при V<sub>GS</sub> = –10 В
-
< 58 мОм при V<sub>GS</sub> = –4.5 В
-
-
Общее описание:
AO4606 использует продвинутую технологию траншейных MOSFET для обеспечения низкого сопротивления R<sub>DS(ON)</sub> и малого заряда затвора. Дополняющая пара N- и P-канальных транзисторов может использоваться для формирования высокостороннего ключа с уровневым преобразованием, а также в различных других схемах.
